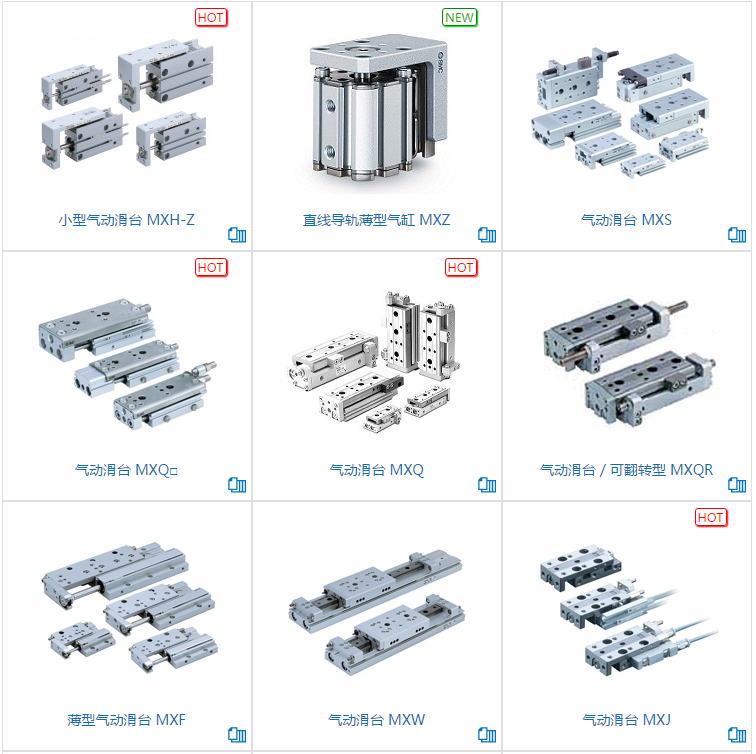

SMC气动滑台是将滑台通过各种导轨与气缸紧凑相连的一体化气动元件。SMC气动滑台MX系列也是一个“大家族”,如下图所示。下面我们一起来认识它的“家族成员”。

MXJ系列:使用直线导轨,提高了杆不回转精度。可三面安装。可两面安装磁性开关。两端带缓冲垫。


MXH系列:使用直线导轨,提高了杆不回转精度。高刚性,允许力矩为MXU系列的6倍以上。可两面安装磁性开关。可从三个方向(端面及两个侧面)安装配管。两端带缓冲垫。

MXS系列:使用滚柱十字配置的导轨,精度髙。双缸结构,故是2倍输出力。有定位销孔,故安装重复性好。可轴向安装和底面安装。有对称安装型。带液压缓冲器,能吸收行程末端的冲击,也能调节行程。带行程调整器(金属限位器),用于调整行程。可以带端锁。可带缓冲机构,一旦在行程端部受到冲击,能吸收冲击能,以保护工件和夹具。如将工件插入槽中,若定位不正确,工件会遇到碰撞,有缓冲机构便可吸收其冲击能。

MXQ系列:使用了循环式直线导轨,故刚性及精度都比MXS系列高。双缸结构,故是2倍的输出力。有定位销孔,故安装重复性好。有对称安装型。可轴向安装和底面安装。带液压缓冲器。可带行程调整器,橡胶限位器有缓冲作用,金属限位器停止精度高。可带端锁。可带缓冲机构。

MXF系列:使用十字滚柱导轨,能实现无晃动的平稳运动。滑台与气缸在一个平面内进行一体化,故为超薄型。有定位销孔,故安装重复性好。可上下面安装。有轴向和径向两种配管方式。缸体上可装磁性幵关。可带行程调整器。

MXW系列:使用循环式直线导轨。双缸结构。最长行程达300mm。可从轴向、侧向配管。可底面安装。可装行程调整器、液压缓冲器。两侧面可装磁性幵关。

MXP系列:在直线导轨上内置气缸,故是超小型。刚性高,允许力矩是MXF系列2倍以上。精度高,行走平行度可达0.004mm。可从底面、侧面安装。可从侧面、轴向配管。侧面可装磁性开关。可带行程调整器或液压缓冲器。

如想了解更详细的信息,欢迎咨询。
