费斯托通过 App 控制的阀|上海臻杉公司代理FESTO

浏览数:64

派生阀 1:单个阀能够代替超过 50 个部件

众多产品、功能和所有解决方案包都可以通过这一全新的阀技术来实现。其先决条件是:在虚拟物理系统的控制、集成式数据采集和数据处理方面具有更多自由度的阀结构。派生阀能够为设备制造商和运营商创造巨大的整体经济效益。

阀结构
  1. 四个膜片式锥阀:通过单独控制各个锥阀实现最高的灵活性。

  2. 四个压电先导阀:低能耗的压电先导阀按比例精确控制膜片式锥阀。

  3. 带有传感器的阀电子系统:集成式行程、压力和温度传感器能够实现最佳的控制效果和透明的状态监测。

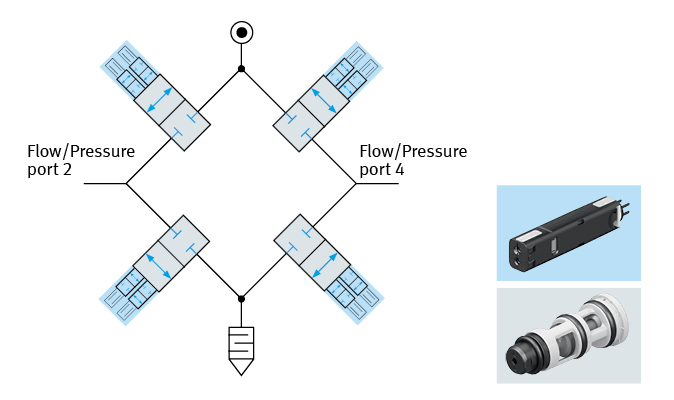

阀技术:桥式电路

桥式电路阀技术

Festo Motion Terminal (数字控制终端) l 的阀采用桥式电路,是一种以气动阀功能的基本要素为基础的创新式阀系统。

  • 四个两位两通阀(膜片式锥阀)经电路连接形成一个全桥。

  • 每个膜片式锥阀(灰色)分别由两个压电阀(蓝色)按比例进行先导控制和调整。

  • 传感器监测每个锥阀的行程,压力传感器监测接口 2 和 4 中的压力。

所有四个先导控制盒(蓝色)由此形成总共八个可按比例控制的两位两通阀。得益于集成式传感器和具有独立充气和排气功能的比例控制系统,现在能够通过单个阀技术实现各种常用的阀功能和完整的系统解决方案,例如软停机(无耐磨缓冲器的终端缓冲)。
