SMC空气过滤器(AF系列)

1.作用和分类

除去压缩空气中的固态杂质、水滴和污油滴等,不能除去气态油、水。

按过滤器的排水方式,有手动排水型和自动排水型。自动排水型按无气压时的排水状态,有常开型和常闭型。

2.工作原理

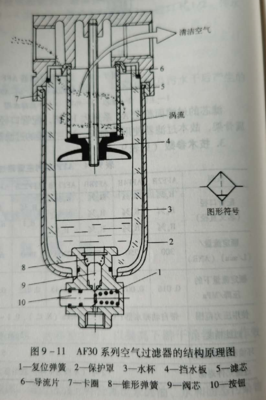

图9-11是SMC空气过滤器的结构原理图。从进口流入的压缩空气,经导流片的切线方向的缺口强烈旋转,液态油水及固态污染物受离心作用,被甩到水杯的内壁上,再流至底部。除去了液态油水及杂质的压缩空气,通过滤芯进一步清除徵小固态颗粒,然后从出口流出。

但是,空气中的溶胶状的微粒是能通过Sum的滤芯的。挡水板能防止下部的液态油水被卷回气流中。聚积在水杯内的冷凝水,按动手动按钮,便可从排水口排出。

滤芯有金属网型、烧结型和纤维凝聚型。烧结型有铜珠烧结、树脂烧结和陶瓷烧结等。铜珠烧结滤芯的表面和内部都起过滤作用,强度好、耐用,可清洗几次重复使用。纤维凝聚型有树脂类、人造纤维类材料等。金属网型只是表面起过滤作用。

3,技术参数

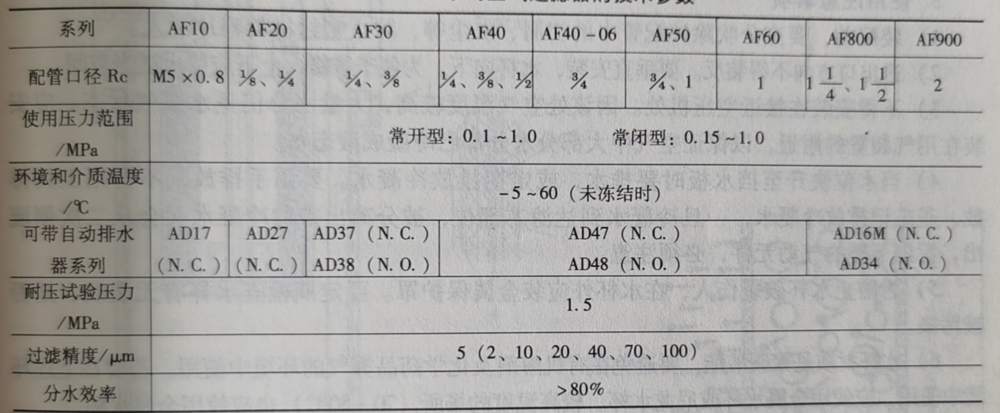

AF系列SMC空气过滤器的技术参数见表9-5

1)耐压试验压力对元件施加相当于最高使用压力1.5倍的压力,保压1min,保证元件无损坏,且元件仍能正常工作。此指标只表示短时间内元件所能承受的压力,而不是常时间使用的极限压力。各种元件对耐压试验压力的规定都一样,以后不再重述。

2)过滤精度标准过滤精度为5um,对一般气动元件的使用便可以了。其他可供选择的过滤精度有2、10,20,40,70,1004m(ARA, aa

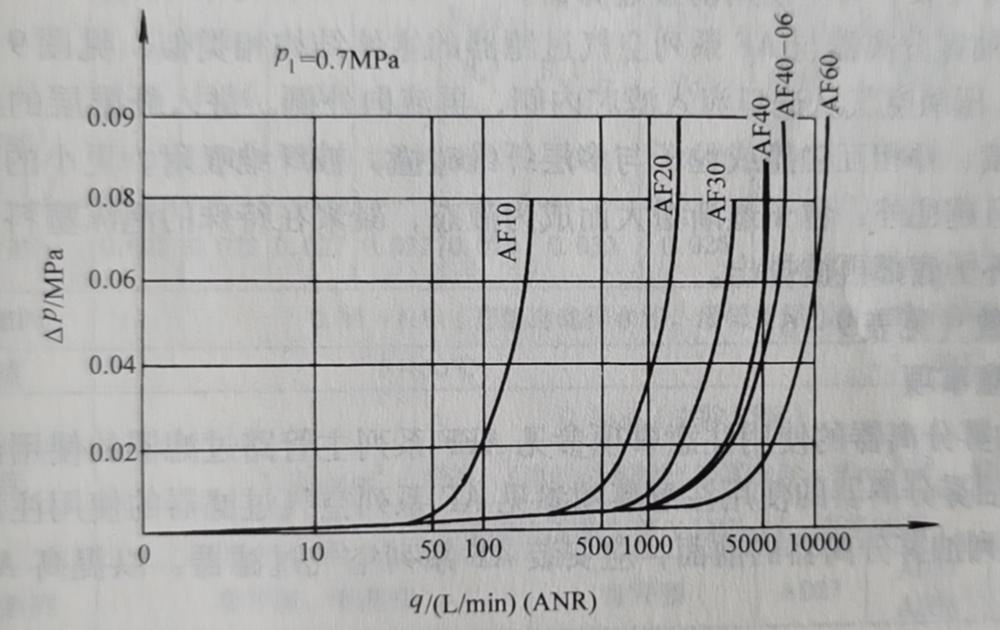

3)流量特性 指在一定进口压力下,通过元件的空气流量与元件两端压力降之间的关系曲线。图9-12是在进口压力p,=0.7MPa下, AF系列SMC空气过滤器的流量特性曲线。使用时,**在压力损失(即压力降)不大于0.02MPa的范围内选定通过的流量。

4)分水效率 指分离出来的水分与进口空气中所含水分之比。进口压力在0.7MPa、压力降为0.01 MPa条件下, AF系列SMC空气过滤器的分水效率高于80%。

4.选用

图9-12 AF系列过滤器的流量特性曲线
