SMC增压阀(VBA系列)
描述: SMC,CKD,SCHMALZ产品代理(SMC气缸,SMC电磁阀,CKD气缸官网,CKD电磁阀,SCHMALZ真空,SCHMALZ吸盘)
产品详情
产品评论(0)

SMC增压阀(VBA系列)

工厂气路中的压力通常不高于1.0MPa。但在下列情况下,却需要少量、局部高压气体。

1、气路中个别或部分装置需使用高压(比主管路压力高)。

2、工厂主气路压力下降,不能保证气动装置的最低使用压力时,利用增压阀提供高气体,以维持气动装置正常工作。

口压力p与出口

3、空间窄小,不能配置大缸径气缸,但输出力又必须确保。

**时,出口流

4、气控式远距离操作,必须增压以弥补压力损失。

5、需要提高气液联用缸的液压力。

6、希望缩短向气罐内充气至一定压力的时间。

7、防爆氛围气中想提高压力时。

8、气缸一侧想增压时

9、气路终端用户的装置要求各不相同的高输出力的场合。

上述情况可通过增压阀,将工厂气路中的压力增至2倍或4倍,但最高输出压力小于2MPa。这样做与建立高压气源相比,可大大节省成本和能源。

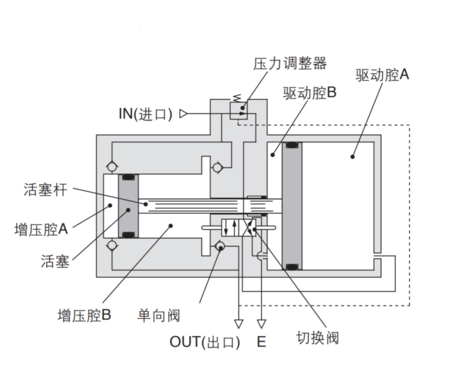

SMC增压阀的动作原理图

增压阀的动作原理图。的气压分两路:一路打开单向阀充入小气缸的增压室A和B;另一路经调压阀及换向阀向大气缸的驱动室B充气,驱动室A排气。这样,大活塞左移,带动小活塞也左移,增压室B增压,打开单向从出口送出高压气本。小活塞走到头,使换向阀切换,则驱动室A进气,驱动室B排气,大活塞反向运动,增压室A增压,打开单向阀,继续从输出口输出的高压气体。以上动作反复进行,便可从出口得到连续输出的高压气体。出口压力馈至调压阀,可使出口压力自动保持在某一值。当需要改变出口压力时,可调节手轮,便能到在增压比范围内的任意设定的出口压力。

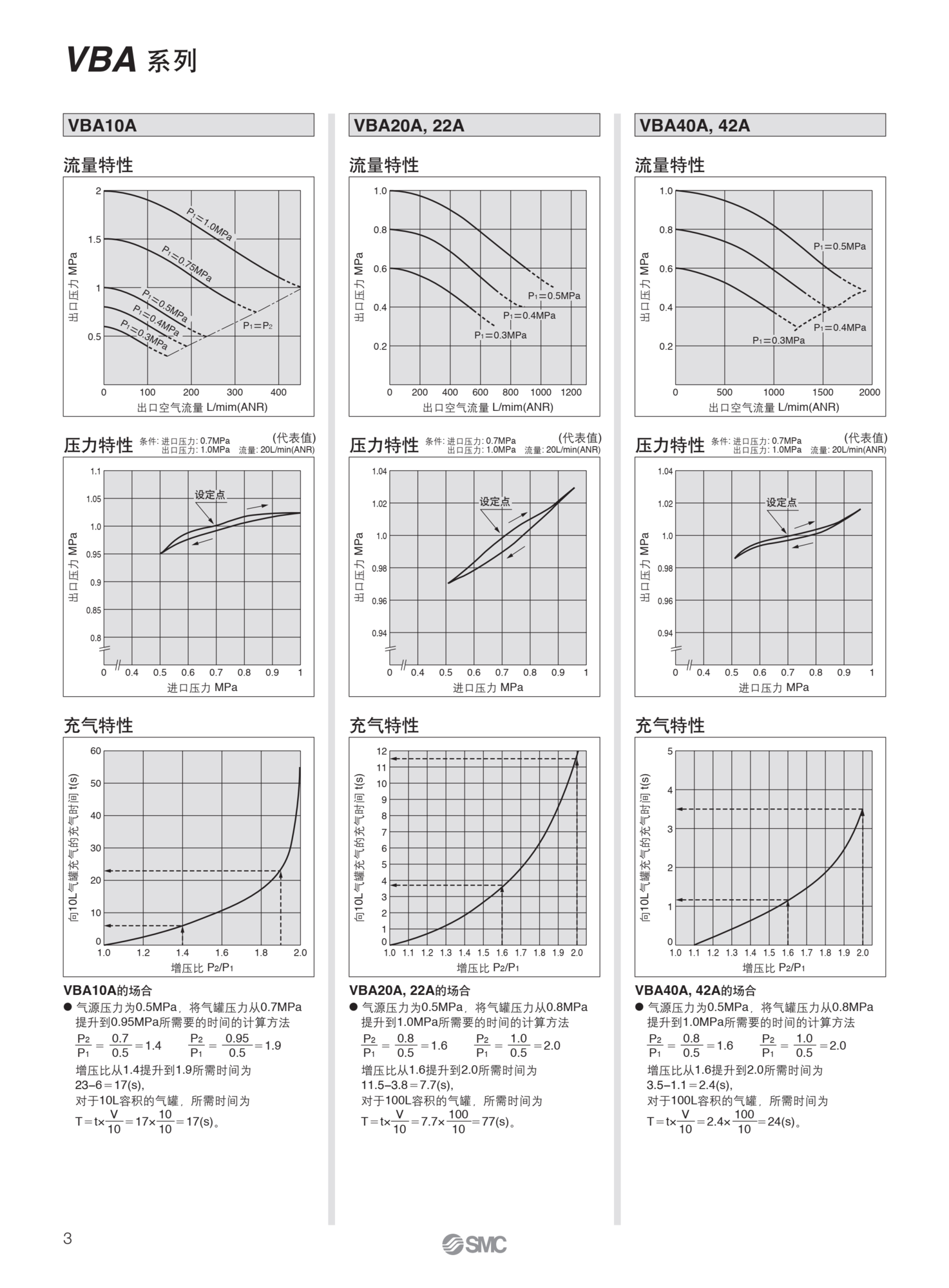

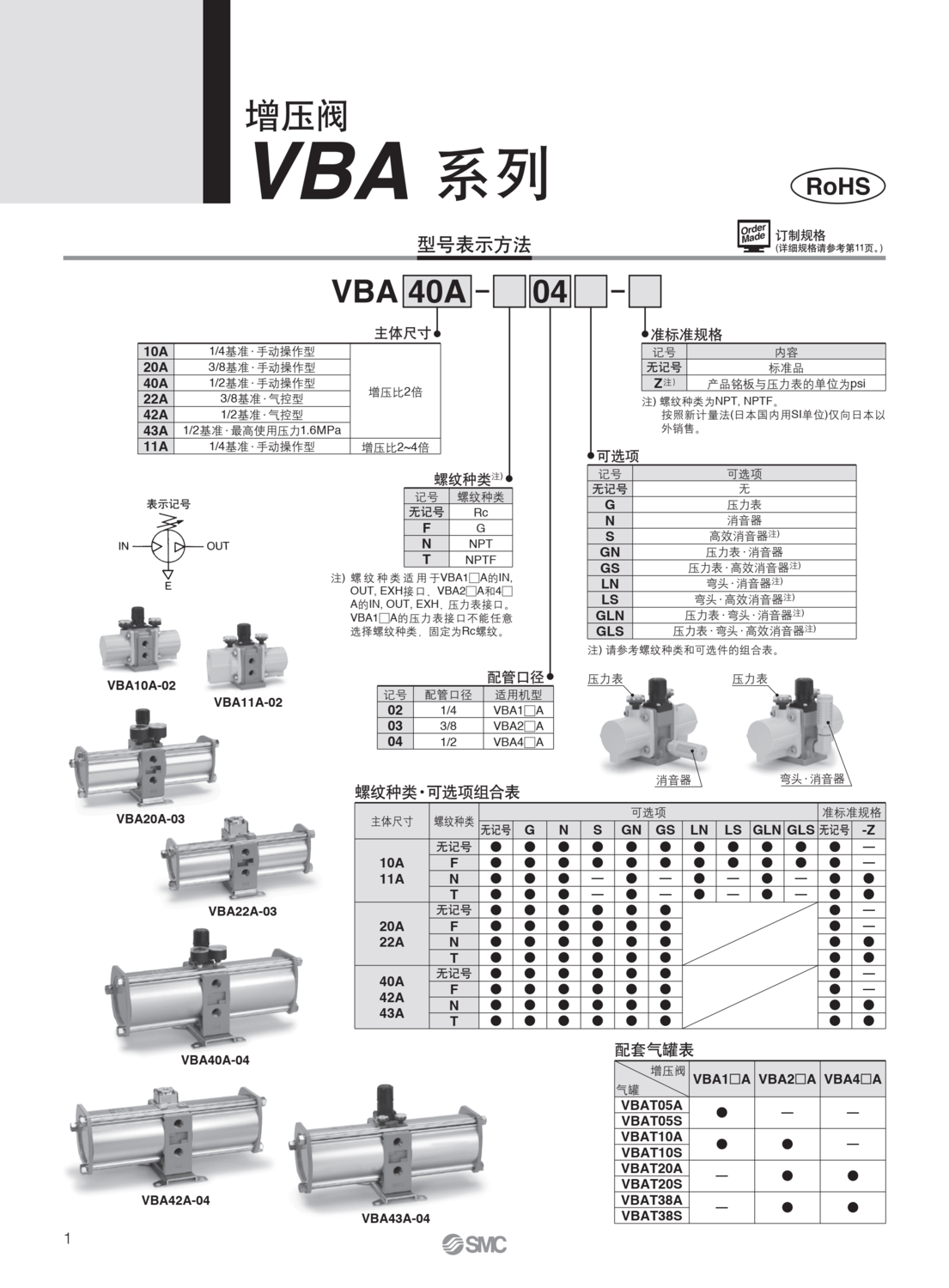

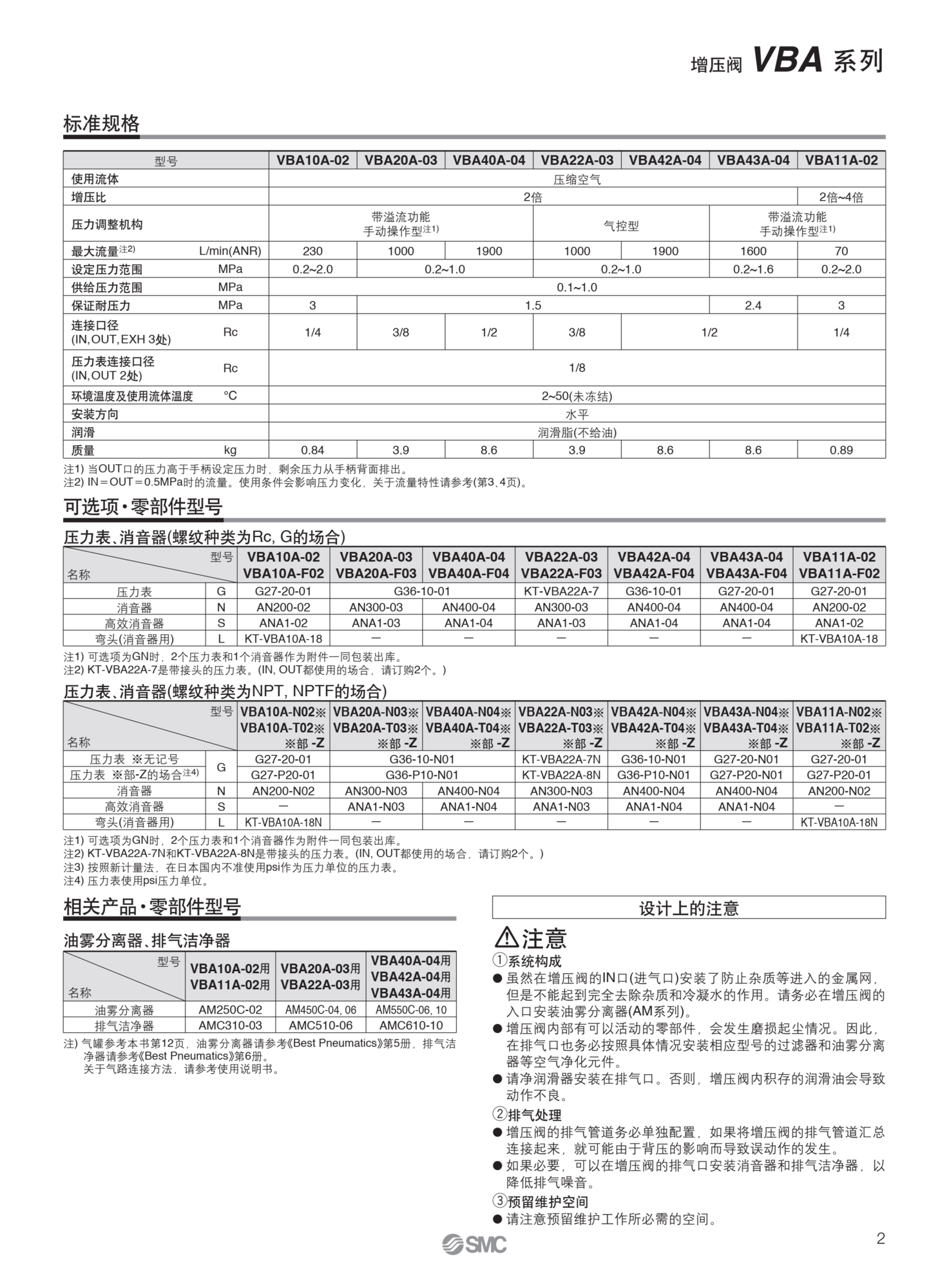

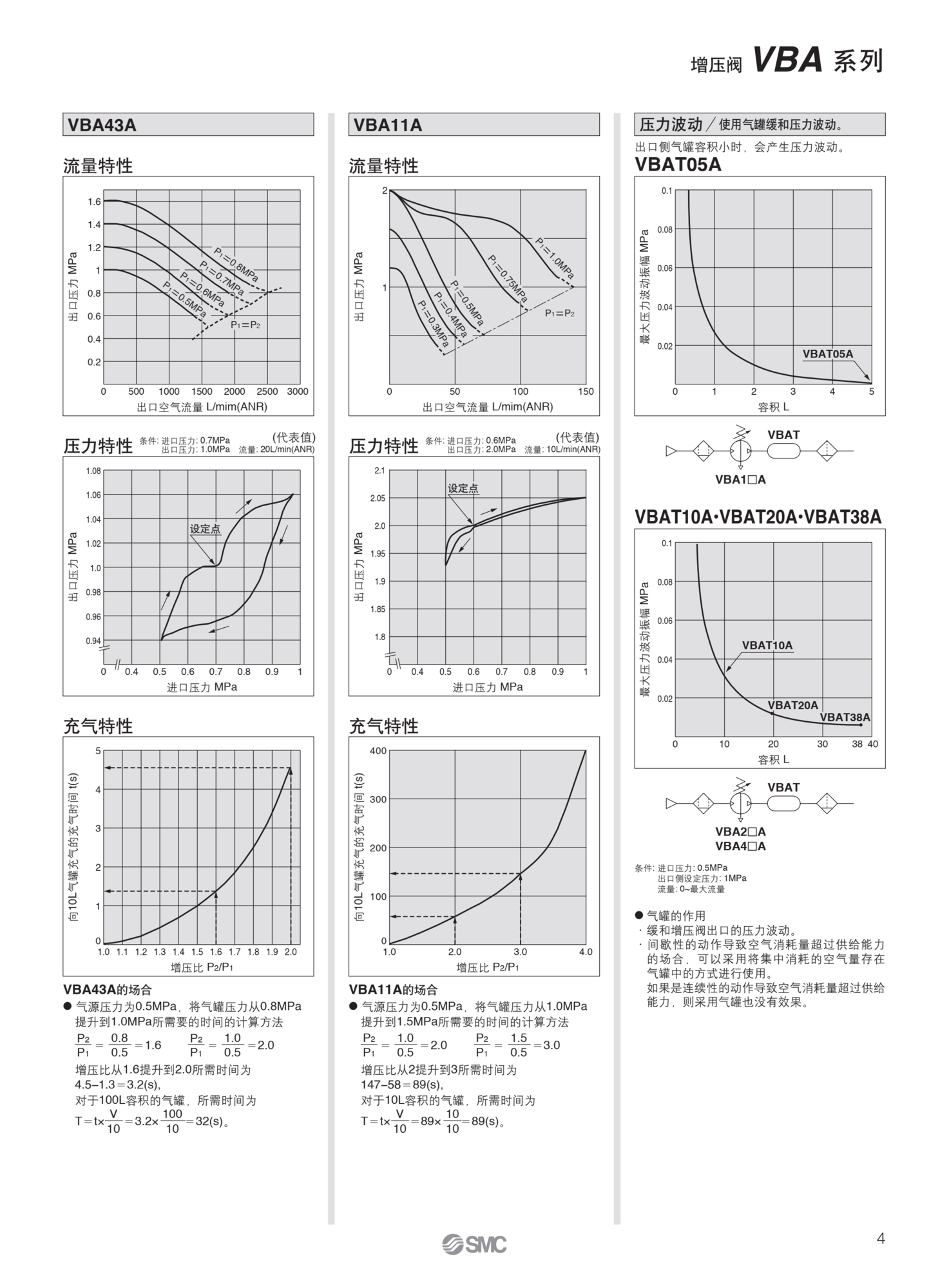

SMC增压阀的主要参数

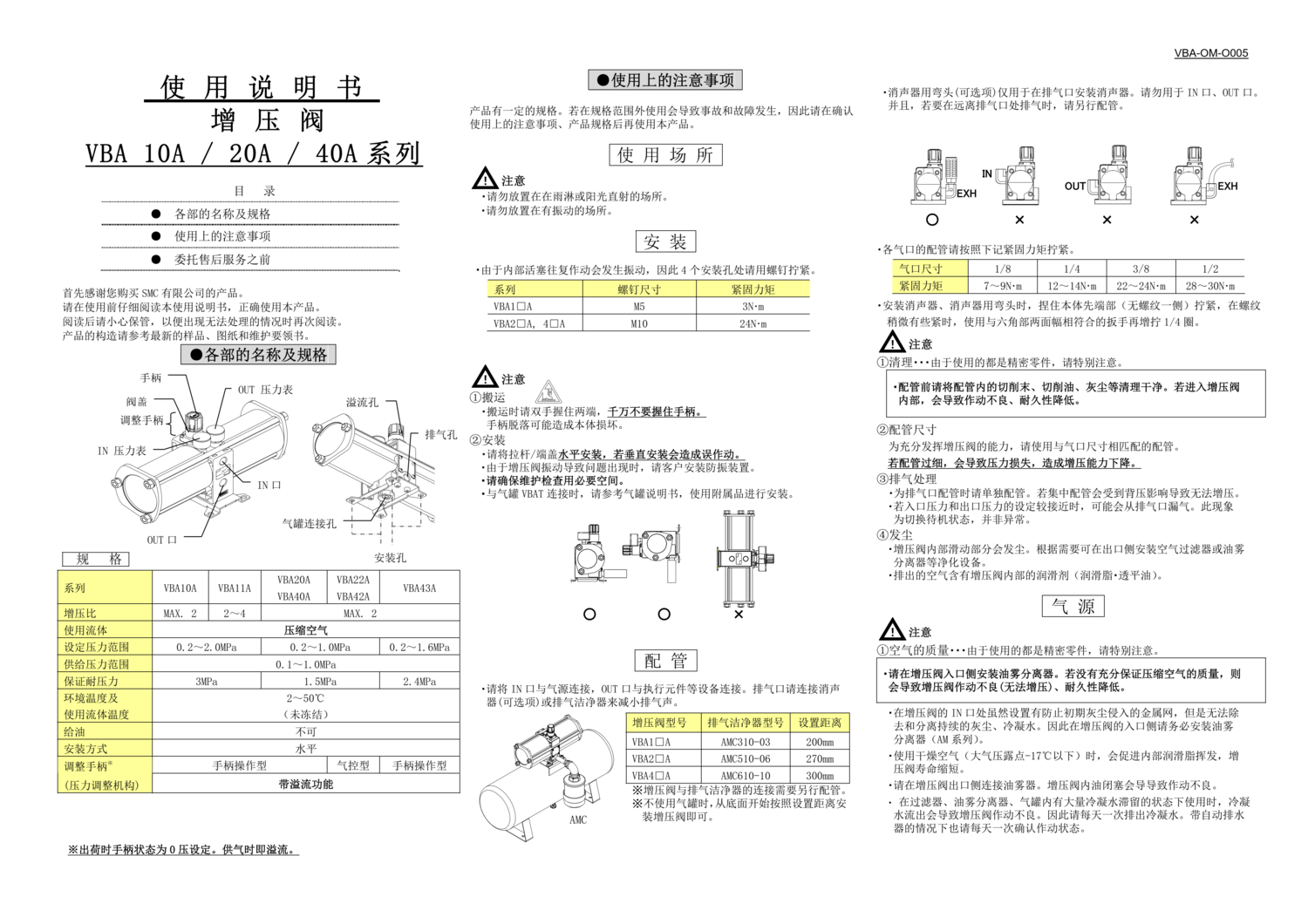

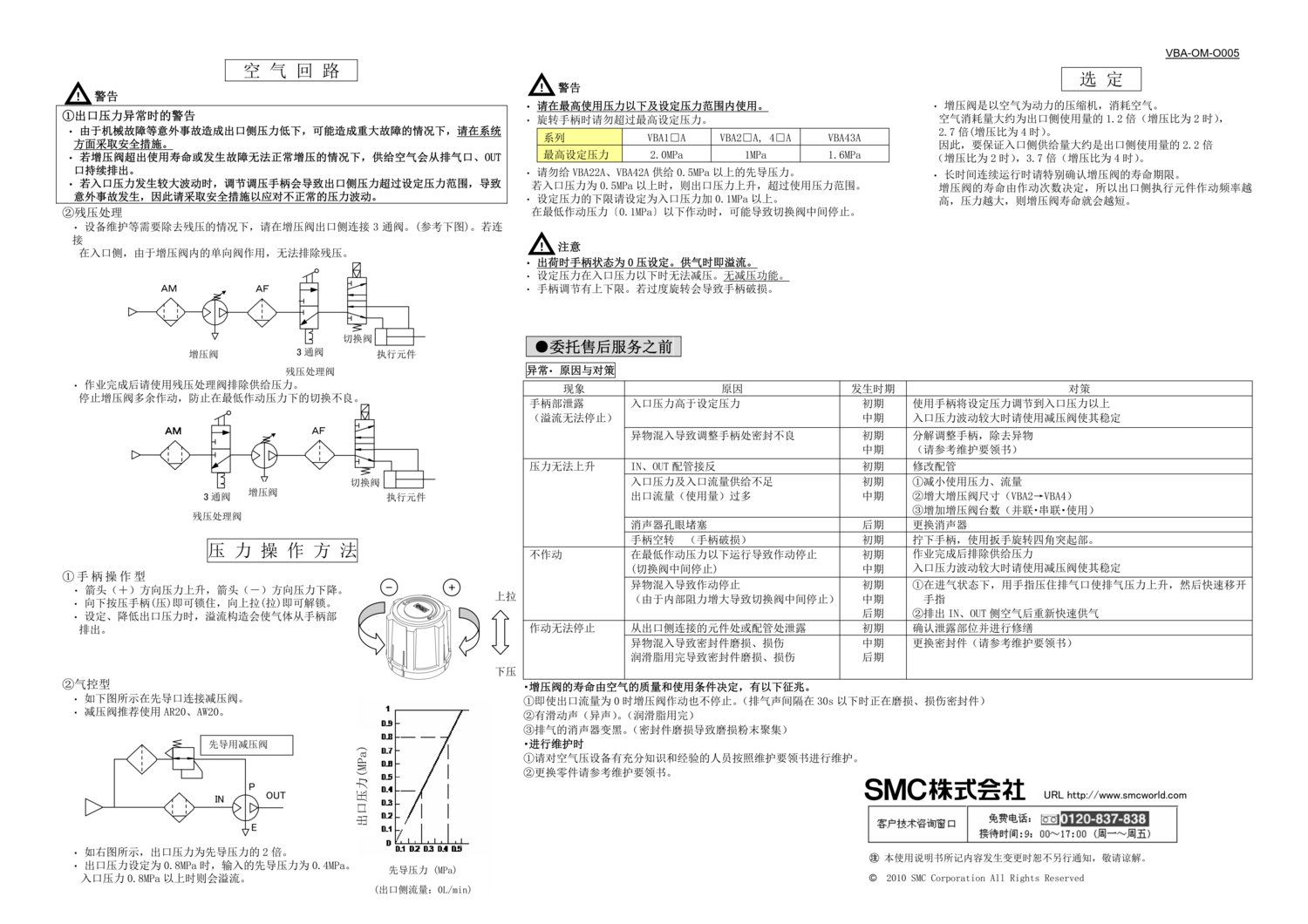

SMC增压阀的使用说明
