产品概述与技术亮点
SMC AF系列空气过滤器专为压缩空气净化而设计，能高效除去空气中的固态颗粒、液态水滴和污油滴等污染物。该系列产品凭借其卓越的分水效率（>80%）和稳定的过滤性能，在全球工业领域获得了广泛应用和认可。
最新一代AF系列进行了全面升级，采用模块化设计理念，滤杯与滤芯实现一体化结构。这一创新设计使设备尺寸最多减少46%，大幅节省了安装和维护所需空间。透明聚碳酸酯杯罩的应用，使操作人员能够从任意角度直观监控积水状态和设备运行情况。
AF系列过滤器工作温度范围为-5℃至60℃，耐压试验压力高达1.5MPa，可适应绝大多数工业环境要求。产品线覆盖AF10、AF20、AF30、AF40、AF50、AF60、AF800和AF900等多种规格，满足不同流量和精度的过滤需求。
核心技术原理与结构设计

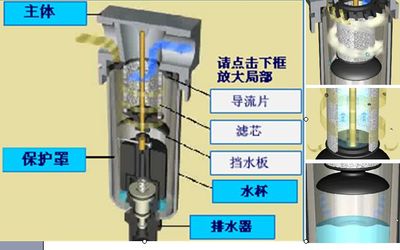

SMC AF过滤器采用离心分离与深层过滤相结合的双重净化机制，确保压缩空气达到使用标准：
初级离心分离：压缩空气从进口流入，通过导流片的切线方向缺口产生强烈旋转。液态水、油及固态污染物在离心力作用下被甩向水杯内壁，沿壁面流至底部收集区
二级精密过滤：初步净化的空气随后通过精密滤芯，进一步去除微米级固态颗粒。标准过滤精度为5μm，还可根据需求选择2μm、10μm、20μm、40μm、70μm或100μm等不同精度的滤芯
防二次混入设计：内置挡水板有效防止底部聚集的液态油水被气流卷回，确保分离效果稳定可靠
滤芯技术方面，AF系列提供三种类型选择：
全面产品系列与选型指南
多样化产品系列
SMC AF系列根据处理能力和接口尺寸分为多个子系列，满足不同场景需求：
| 系列型号 | 配管口径范围 | 适用自动排水器 | 典型应用场景 |
|---|
| AF10 | M5×0.8 | AD17 | 实验室设备、精密仪器 |
| AF20 | 1/8, 1/4 | AD27 | 小型气动工具、牙科设备 |
| AF30 | 1/4, 3/8 | AD37, AD47 | 生产线气动元件、机械手臂 |
| AF40 | 1/4·3/8, 1/2·3/4 | AD47(N.C.), AD48(N.O.) | 中型制造设备、包装机械 |
| AF50 | 3/4 | AD16M(N.C.), AD34(N.O.) | 工厂主管路过滤、空压站 |
| AF60-AF900 | 3/4·1 - 11/4/11/2 | 专用排水器 | 大型工业系统、集中供气网络 |
科学选型四步法
正确选择过滤器对保障系统性能至关重要：
确定过滤精度：根据气动设备对空气质量的要求选择。精密气动元件、喷漆设备建议选用2-5μm高精度滤芯；一般工业设备可选10-40μm；粗过滤需求可选择70-100μm
计算流量规格：依据系统最大流量及允许压力降选择过滤器规格。避免因选型过小导致压降过大，或选型过大造成不必要的成本增加
选择排水方式：
手动排水型：经济实用，适合维护周期固定的场景
自动排水型：
配置水杯材质：
尼龙杯：轻便经济，抗冲击
金属杯：耐高温和化学腐蚀环境
带液位计金属杯：便于直观监控水位
引出排水管型：满足特殊安装位置需求
专业安装与科学维护
正确安装五原则
为确保最佳过滤效果和设备寿命，请遵循以下安装规范：
预清洁处理：安装前充分吹扫配管，清除切屑、灰尘及密封材料碎片，防止异物进入过滤器
方向与位置：确保进出口方向正确（箭头指示流向），必须垂直安装，水杯向下，严禁倾斜或倒置
安装位置：避免靠近空压机安装，应设置在气源处理单元后端，靠近用气装置的位置
压力适配：常开型适用压力范围0.1~1.0MPa，常闭型为0.15~1.0MPa，严禁超压使用
环境匹配：在含有合成油、有机溶剂或化学药品的环境，必须选用金属杯体，避免尼龙杯腐蚀破裂
高效维护指南
定期维护是保障过滤器长期稳定运行的关键：
冷凝水管理：定期手动或自动排水，水位严禁超过挡水板高度。AF50-10D-A等配备自动排水器的型号可大幅降低维护频率
滤芯维护：
系统监控：透明杯罩设计便于直观观察水位和污染状况，带液位计的金属杯型号可实现可视化监控
冬季防护：环境温度低于-5℃或可能冻结时，需采取保温措施或排水防冻
工业应用场景与价值创造
SMC AF过滤器广泛应用于各类工业领域，为不同气动系统提供洁净气源保障：
汽车制造：保护精密装配机械、焊接机器人气动系统
电子半导体：为芯片封装、SMT生产线提供无污染气源
食品医药：符合卫生标准，配合AMF除臭系列用于洁净车间（AMF系列利用活性炭去除有害气体和异味）
包装机械：保障灌装、贴标设备气动元件长期可靠运行
工业机器人：为关节驱动提供稳定洁净气源，降低故障率
在工厂的实际应用中，AF系列过滤器通过预防性保护显著降低了气动系统故障率，延长设备使用寿命。一家汽车零部件制造商在冲压车间应用AF40系列后，气动元件更换频率降低40%，每年节省维护成本超过15万元。
全面产品解决方案
SMC提供完整的压缩空气处理产品线，与AF过滤器协同工作，实现全面空气净化：
除尘方案：AF/AFF系列—主管路与终端过滤
除油方案：AFM/AM/AFD系列—精密除油（过滤精度达0.01-0.3μm）
除水方案：AMG系列—高效去除液态水（效率达99%）
除臭方案：AMF系列—活性炭吸附有害气体与异味，满足食品医疗行业要求
对于复杂工况，可采用组合式净化方案：如“AF+AMG+AMF”三级处理系统，全面解决粉尘、油雾、水分和异味问题。
随着工业4.0时代的到来，压缩空气质量已成为衡量工厂现代化水平的重要指标。SMC AF系列过滤器的模块化设计让维护时间缩短40%，透明杯体使操作人员能在三秒内完成状态检查。
技术创新从未止步。新一代AF系列在保持卓越过滤性能的同时，将设备体积缩减46%，为拥挤的工厂节省了宝贵的空间。想象一下，在您车间的气动系统上，这些高效过滤器正在默默守护着每一台设备，确保生产线持续运转。
无论您管理的是精密电子生产线还是重型制造系统，选择合适的AF过滤器意味着选择了设备长寿命和生产高可靠性。
