全面解析SMC电磁阀种类、选型要点及应用指南

SMC作为全球领先的气动元件制造商，其电磁阀产品线极其丰富，广泛应用于工业自动化各个领域。了解SMC电磁阀的不同种类及其特性，是正确选型和应用的关键。本文将系统性地介绍SMC电磁阀的主要分类、核心特点和选型考量因素。

一、按通口数分类 (核心结构与应用)

SMC电磁阀根据流体通口的数量和功能配置，主要分为以下三大类：

1. SMC 二通电磁阀

• 结构： 一个进口（P/IN/SUP）和一个出口（A/OUT）。功能是控制流体（通常是压缩空气）的通断。

• 典型系列： VCA, VCB, VCW, VCL, VNA, VNB, VNC, VND, VNH, VX21/22/33, VXD21/22/33, VXP21/22/33, VXR21/22/33, VXH, VXZ, VXF 等系列。

• 应用： 单作用气缸控制（弹簧复位）、吹气、真空吸附的通断控制等。

2. SMC 三通电磁阀

• 最常见：一个进口（P/IN/SUP）、一个出口（A/OUT）、一个排气口（O/R/EXH）。控制单作用气缸时，P供气，A接气缸，O排气。

• 分配型：一个进口和两个出口（A/B）。

• 选择型：两个进口（P1/P2）和一个出口（A）。

• 结构：

• 典型系列： SY300/500, VQZ100/200/300, VKF300, VT307, VT317, VT325 等系列。

• 应用： 单作用气缸控制（进气和排气）、流体分配或选择。

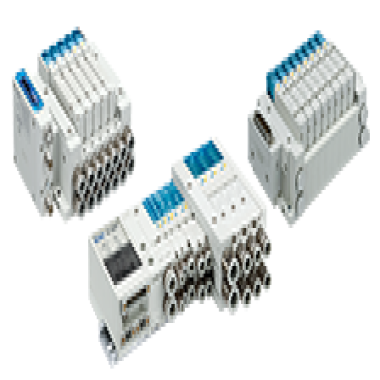

3. SMC 五通电磁阀

• 结构： 一个进口（P）、两个出口（A, B）、两个排气口（O1, O2）。通过切换，实现 P→A（同时B→O2） 或 P→B（同时A→O1） 的气流路径。

• 典型系列： SY3000/5000/7000/9000, SV1000/2000/3000/4000, SQ1000/2000, VQ000/1000/2000, VQ4000, VQ5000, VQC1000/2000/4000, VQZ1000/2000/3000, VFS2000/3000/4000/5000/6000, VFR2000/3000/4000/5000/6000, VQ7-6, VQ7-8 等系列。

• 应用： 双作用气缸往复运动的控制核心。直接控制气缸的伸出和缩回。

二、按初始状态分类：常通式 (N.O.) 与 常闭式 (N.C.)

• 适用阀型： 主要针对二通阀和三通阀。

• 定义：

• 常闭式 (Normally Closed, N.C.)： 无控制信号（断电）时，进口（P）与出口（A）断开（关闭）。

• 常通式 (Normally Open, N.O.)： 无控制信号（断电）时，进口（P）与出口（A）连通（打开）。

• 重要提示： 常通式和常闭式电磁阀通常具有方向性（单向密封）。严禁逆向流动，否则可能导致密封圈失效，阀门泄漏。若通道允许双向流动，则称为“通断式”阀。

三、按工作电压分类 (DC vs AC)

SMC电磁阀提供广泛的电源电压选项，满足不同地区和应用需求：

• 常见电压：

• 直流 (DC)： 12V, 24V

• 交流 (AC)： 100V, 110V, 200V, 220V

• 特殊电压可定制。

• 直流电磁阀 (DC) 特点：

• 无蜂鸣噪音。

• 电流仅取决于线圈电阻，与阀芯行程无关。

• 优点： 阀芯卡住时不易烧毁线圈；可频繁通断；工作安全可靠，寿命相对较长；启动力相对较小（尤其在行程大时）。

• 缺点： 大行程时启动力较小。

• 交流电磁阀 (AC) 特点：

• 工作时通常有蜂鸣声。

• 启动力大，吸力强。

• 缺点： 启动电流远大于保持电流（可达10倍以上）；阀芯卡住极易烧毁线圈；不宜频繁通断；寿命相对较短。

四、按动作原理分类：直动式 vs 先导式

1. 直动式电磁阀：

• 原理： 直接依靠电磁线圈产生的电磁力吸合动铁芯（阀芯），克服弹簧力等阻力实现阀芯切换。

• 特点： 结构相对简单；通径通常较小；响应快；可在零压差启动（对先导气源无依赖）。

• 应用： 小流量控制场景，或作为先导式电磁阀的控制头（先导阀）。

2. 先导式电磁阀：

• 原理： 由一个小型的直动式电磁阀（先导阀）和一个主阀组成。先导阀输出的气压（或液压）作为控制压力，推动主阀芯（如通过活塞或膜片）实现切换。控制压力源可以是阀内气体（内先导）或外部引入（外先导）。

• 特点： 通径大，可控制大流量；电磁头功率小（只需驱动小先导阀）；主阀切换需要一定的先导压力。

• 应用： 大流量、大通径控制的主流选择。

五、接线方式

SMC电磁阀提供多种接线方式，方便现场安装和布线：

• 常见类型： 直接出线式（G, M, L型）、接线座式、导管接线座式、DIN 形插座式、L形插座式、M形插座式等。

• 选型参考： 具体接线方式需根据选定的阀型号和规格书确定。

总结与选型要点

SMC电磁阀通过电磁力驱动阀芯切换，精准控制气流的通断、换向，是实现电-气联合控制、远程操作和复杂自动化逻辑的核心元件。选型时需综合考虑：

1. 通口数与功能： 需要控制单作用气缸（二通或三通）还是双作用气缸（五通）？需要通断、分配还是选择功能？

2. 初始状态： 断电时阀门应处于打开（N.O.）还是关闭（N.C.）状态？注意流动方向限制。

3. 工作电压： 现场供电是DC还是AC？电压等级是多少？频繁通断或担心卡滞选DC更安全可靠。

4. 流量需求 (通径)： 小流量可选直动式；大流量必须选用先导式（内先导或外先导根据气源条件选择）。

5. 特殊要求： 是否需要防爆、耐腐蚀、低功耗、高频率？这些会影响系列和材质的选择。

6. 接线方式： 根据控制柜和现场布线习惯选择。

深入了解SMC电磁阀的多样化种类及其特性，能够帮助工程师和采购人员更精准、高效地选择最适合特定应用场景的产品，优化自动化系统性能。建议在最终选型前查阅SMC官方选型样本或咨询专业技术支持，获取最准确的型号信息和安装指导。
