工厂自动化生产线中不可或缺的气动卡盘。气动卡盘活跃于各种领域。但是，很多人会因为，种类多且难以选择而感到苦恼。这里会为您介绍，气动卡盘的基础知识、选型要点及CKD最新的气动卡盘系列。 目次
CKD气动卡盘CKD提供广泛的气动卡盘，可满足自动化工序的需求。从小型轻量型到长行程、高精度型，产品种类丰富，可搬送各种工件。实现了易用性的设计，有助于生产效率的提高。尤其是，高耐久、长寿命的HP系列深受客户喜爱。HP系列还有配备测长功能的类型，对于工件尺寸判定及设备的预防维护也很有用。 最新HP系列气动卡盘介绍CKD的HP系列的最新气动卡盘的特点。 什么是HP系列？HP系列是以往产品大幅升级的最新气动元件。HP系列中也增加了气动卡盘，且新增了搭载测长功能的HP2系列。 以往的气动卡盘中小型卡爪的行程短，因此很难安装气缸开关。HP2系列的卡爪本体内置行程检测的传感器。即使是微小工件也能在夹持的同时进行测长，可正确检测位置。 HP系列，通过高耐久性和测长功能实现高精度控制，有助于生产现场的稳定运转、提高生产效率。 耐久次数大幅提高，实现了长寿命的HP1系列CKD的HP1系列的气动卡盘比以往产品提高30%的刚性，耐久性提高了4倍。产品的长寿命化，可大幅减少维护频率并长期稳定运转。 HP1系列产品种类丰富，从小型轻量到薄型、长行程型、3爪卡盘。 可在组装、移载、检查、安装等各种工序中使用。具有更高的耐用性，可对应恶劣环境的使用。 具备测长功能的HP2系列CKD的HP2系列拥有HP1系列的长寿命外，还具有解决传统气动卡盘课题的测长功能的创新气动卡盘。采用耐振动、耐冲击、LVDT方式的传感器。本体内置位移传感器，凭借一体化结构实现了高精度。通过监控工件尺寸测量及小爪的磨损，有助于提高质量控制及实现预防维护。 气动卡盘基本会不会有“气动卡盘、空气卡爪、与气动卡爪的不同之处？”“种类丰富，不清楚选型方法…”等问题？将从气动卡盘的基础知识到优点、缺点、选型方法进行全面讲解。 什么是气动卡盘？与气动卡爪、气动夹爪的区别气动卡盘是被使用在工厂自动化生产线及机器人上的元件，其原理是利用压缩空气的力对工件进行夹持。有时称为“气动卡爪”“气动夹爪”，但它们基本上都是同义词。一般而言，使用2个爪子夹持工件的为“卡爪”、使用3个爪子夹持工件的被称为“卡盘”，但并不是绝对的。 气动卡盘的优点及缺点气动卡盘结构简单，操作简便，但也有一些缺点。在引进或使用之前，需了解其优缺点。
可通过气动卡盘夹持的材料气动卡盘可处理各种材料，如表所示。气动卡盘用于组装工序、移载工序、检查工序等各种场合。可对应金属、树脂、玻璃等材料。
气动卡盘的选择方法要正确选择气动卡盘，必须选择最符合工件特性或工序要求的产品。从不同气动卡盘中选择理想产品，请考虑以下6个要点。

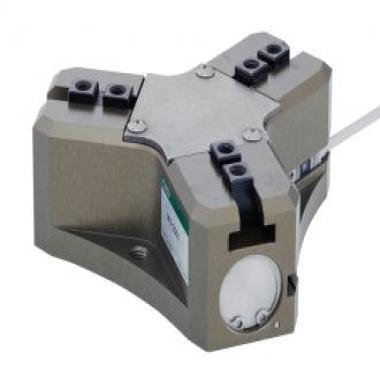

气动卡盘的种类气动卡盘只是统称，其种类繁多。根据工件形状、尺寸、所需动作、作业环境的不同，所需气动卡盘的类型也有所不同。这里介绍具有代表性的气动卡盘种类。 平行卡爪气动卡盘中最普通的类型。2个爪平行移动，夹持工件。结构简单，无需考虑工件形状和尺寸，可对应多种用途。与其他类型相比，结构简单，因此价格相对较低。 薄型平行卡爪薄型平行卡爪是采用薄型紧凑设计。适用于在有限空间下作业的机械手。 虽然是薄型，但可对应高精度的夹持。 宽幅平行卡爪宽幅平行卡爪也被称作蟹形平行卡爪，可横向移动的卡爪。左右卡爪保持平行的状态下开闭。 爪的开闭幅度大，适用于各种尺寸的工件。 180度开闭支点卡爪180度开闭支点卡爪的爪部可打开至180度。通过较大的开闭角度，工件抽取及安装变得更加顺畅。此外，还可将与工件的干涉控制在最小限度，因此适用于形状复杂的工件。 三爪卡盘三爪卡盘是三爪向中心同步移动的气动卡盘。适用于夹持圆形或圆柱形工件，可切实固定工件，可对应高精度的夹持。 利用3点支撑工件，实现稳定的夹持力和高精度。 购买气动卡盘时要考虑的因素购买气动卡盘时，需要考虑不同因素，例如动作规格和功能方面。这里介绍在气动卡盘的选型要点。 刚性强度气动卡盘中，“刚性强度”表示夹持工件时的变形量较小。高刚性气动卡盘可实现高精度定位、稳定的动作、长寿命。 易更换性根据使用频率和环境的不同，气动卡盘可能会磨损、破损。因此，选择气动卡盘时，维护性也是一个重要因素。 尤其是，更换卡盘的便利性对于最大限度地减少设备停机非常关键。更换作业简便的气动卡盘有助于降低维护成本及提高安全性。 产品寿命选择长寿命的气动卡盘，可大幅降低更换频率和维护成本，从而有效减少生产成本。 有无测长功能近年来，对生产现场效率化的要求越来越高，气动卡盘不仅需要夹持工件，还需要更全面的功能。具有代表性的功能之一为“测长功能”。 气动卡盘的测长功能是测量工件尺寸或正确检测气动卡盘的卡爪位置。 有无预防维护通过监控气动卡盘的卡爪位置，可早期检测小爪的磨损和部件老化。通过早期发现、早期对应，可降低设备停止的突发风险，实现稳定运转。 虽然在气动卡盘方面很难进行预防维护，但CKD带测长功能的气动卡盘可通过其先进的传感技术实现预防维护。 电动卡爪的选择虽然气动卡盘具有多种优势，但在调速和缓冲控制等方面，仍然存在难题。电力驱动的“电动卡爪”便可以解决这些难题。  注)因使用条件和环境而异。 相关文章 >> 气动与电动的取长补短 各工序所推荐的驱动方法 什么是抓握工序 电动卡爪用电力驱动、控制，与气动相比，灵活动作更佳。 详情请参阅电动卡爪的专栏。 相关文章 >> 【专栏】电动卡爪的产品介绍与选择方法 CKD特点|超过50万件产品，适用于广泛的领域CKD致力于医疗、食品、汽车、半导体、机床、家电产品等各行业的自动化，现在拥有超过50万件产品。 CKD产品在性能、设计及品质等方面都得到了高度评价，自1980年以来一共有117件产品荣获了日本Good Design奖。 因丰富的产品阵容、高品质的产品和完善的售后体系，而深受众多客户的青睐。 CKD产品阵容CKD拥有多年积累的技术实力和经验，备有适用于各种工件和工序的高质量、高性能气动卡盘。 ●实现高刚性、高精度、高耐久的平行卡爪 可从丰富的机种中，向用户提出适合的方案。 |
